Kavitation ist ein häufiges und problematisches Problem beim Betrieb von Absperrschiebern mit elektrischem Antrieb. Als führender Anbieter von Absperrschiebern mit elektrischem Antrieb wissen wir, wie wichtig es ist, die Kavitationsbeständigkeit dieser Ventile zu verbessern. In diesem Blogbeitrag werden wir verschiedene Methoden zur Verbesserung der Kavitationsbeständigkeit von Absperrschiebern mit elektrischem Stellantrieb untersuchen und sowohl unseren bestehenden als auch potenziellen Kunden wertvolle Erkenntnisse liefern.
Kavitation in Absperrschiebern mit elektrischem Antrieb verstehen
Bevor wir uns mit den Lösungen befassen, ist es wichtig zu verstehen, was Kavitation ist und wie sie sich auf Absperrschieber mit elektrischem Antrieb auswirkt. Kavitation tritt auf, wenn der Druck einer Flüssigkeit unter ihren Dampfdruck sinkt und es zur Bildung von Dampfblasen kommt. Wenn diese Blasen in einen Bereich mit höherem Druck gelangen, kollabieren sie plötzlich. Dieser Zusammenbruch erzeugt hochenergetische Stoßwellen, die die Ventilkomponenten erodieren können, was zu einer verkürzten Lebensdauer des Ventils, erhöhten Wartungskosten und möglichen Systemausfällen führt.
Bei Absperrschiebern mit elektrischem Antrieb kommt es häufig zu Kavitation, wenn das Ventil teilweise geöffnet ist. Der eingeschränkte Strömungsweg verursacht einen erheblichen Druckabfall und schafft ideale Bedingungen für die Blasenbildung. Die hohe Strömungsgeschwindigkeit durch das Ventil verschärft das Problem zusätzlich.
Materialauswahl
Eine der grundlegenden Möglichkeiten zur Verbesserung der Kavitationsbeständigkeit ist die richtige Materialauswahl. Die Wahl der Materialien kann die Fähigkeit eines Ventils, den durch Kavitation verursachten Erosionskräften standzuhalten, erheblich beeinflussen.
- Harte und langlebige Legierungen: Die Verwendung harter Legierungsmaterialien für Ventilgarniturkomponenten wie Sitze und Scheiben kann sehr effektiv sein. Legierungen wie Wolframkarbid und Stellit sind für ihre hervorragende Härte und Verschleißfestigkeit bekannt. Diese Materialien können den Auswirkungen kollabierender Dampfblasen besser widerstehen und verringern so die Erosionsrate. Zum Beispiel unsereDruckdichtender Absperrschieber aus legiertem Stahlist aus hochwertigen legierten Stählen gefertigt, die eine verbesserte Haltbarkeit gegen Kavitation bieten.
- Erosionsbeständige Beschichtung: Das Aufbringen erosionsbeständiger Beschichtungen auf die Ventiloberflächen kann als Schutzbarriere wirken. Als Beschichtungsmaterialien werden üblicherweise Keramik und Polymere verwendet. Keramikbeschichtungen bieten eine hohe Härte und chemische Stabilität, während Polymerbeschichtungen eine gute Flexibilität und Haftung bieten können. Diese Beschichtungen können den direkten Kontakt zwischen den kollabierenden Blasen und dem Ventilsubstrat verhindern und so die Erosion minimieren.
Designoptimierung
Die Konstruktion des Absperrschiebers mit elektrischem Stellantrieb spielt eine entscheidende Rolle für die Kavitationsbeständigkeit. Hier sind einige Designaspekte, die optimiert werden können:
- Optimierter Flusspfad: Durch die Gestaltung des Ventils mit einem stromlinienförmigen Strömungsweg kann die Wahrscheinlichkeit von Kavitation verringert werden. Durch die Minimierung plötzlicher Änderungen der Strömungsrichtung und der Querschnittsfläche kann der Druckabfall effektiver kontrolliert werden. Beispielsweise kann ein gut konstruierter Ventilkörper die Flüssigkeit reibungslos leiten und so die Wahrscheinlichkeit von Niederdruckzonen verringern, in denen sich Kavitationsblasen bilden können.
- Mehrstufige Druckreduzierung: Durch die Integration eines mehrstufigen Druckreduziermechanismus in die Ventilkonstruktion kann Kavitation gemindert werden. Anstelle eines einzigen großen Druckabfalls werden mehrere kleinere Tropfen verwendet. Dies kann durch die Verwendung von Lochplatten oder labyrinthartigen Strömungswegen innerhalb des Ventils erreicht werden. Der allmähliche Druckabbau trägt dazu bei, die Bildung von Dampfblasen zu vermeiden, da der Druck nie über einen längeren Zeitraum unter den Dampfdruck der Flüssigkeit fällt.
Strategien zur Flusskontrolle
Eine ordnungsgemäße Durchflussregelung ist für die Minimierung der Kavitation in Absperrschiebern mit elektrischem Antrieb von entscheidender Bedeutung. Hier sind einige Strategien, die Sie in Betracht ziehen sollten:
- Teilöffnungen vermeiden: Wie bereits erwähnt, können teilweise Öffnungen des Absperrschiebers zu einer Strömung mit hoher Geschwindigkeit und erheblichen Druckabfällen führen, was das Kavitationsrisiko erhöht. Wann immer möglich, empfiehlt es sich, das Ventil entweder vollständig geöffnet oder vollständig geschlossen zu betreiben. Wenn eine präzise Durchflussregelung erforderlich ist, können andere Ventiltypen wie Regelventile in Kombination mit Absperrschiebern verwendet werden.
- Durchflussraten überwachen und anpassen: Die Installation von Durchflusssensoren und Drucksensoren im System kann dabei helfen, die Betriebsbedingungen des Ventils zu überwachen. Durch kontinuierliche Überwachung der Durchflussrate und des Drucks können Anpassungen vorgenommen werden, um sicherzustellen, dass das Ventil innerhalb eines sicheren Bereichs arbeitet. Wenn beispielsweise der Druckabfall am Ventil einen bestimmten Schwellenwert überschreitet, kann die Durchflussrate reduziert werden, um Kavitation zu verhindern.
Überlegungen zur Systemebene
Um die Kavitationsbeständigkeit eines Absperrschiebers mit elektrischem Stellantrieb zu verbessern, muss auch das gesamte System berücksichtigt werden.
- Upstream- und Downstream-Bedingungen: Die Bedingungen vor und hinter dem Ventil können einen erheblichen Einfluss auf die Kavitation haben. Wenn beispielsweise der Vordruck zu niedrig oder der Hinterdruck zu hoch ist, kann der Druckabfall am Ventil zunehmen, was zu Kavitation führt. Daher ist es wichtig sicherzustellen, dass die Vor- und Hinterdrücke innerhalb des empfohlenen Bereichs für den Ventilbetrieb liegen.
- Flüssigkeitseigenschaften: Auch die Eigenschaften der Flüssigkeit wie Viskosität, Dichte und Dampfdruck beeinflussen die Kavitation. Flüssigkeiten mit höherem Dampfdruck sind anfälliger für Kavitation. In solchen Fällen können Maßnahmen wie die Erhöhung des Systemdrucks oder der Einsatz von Additiven zur Veränderung der Flüssigkeitseigenschaften in Betracht gezogen werden.
Regelmäßige Wartung und Inspektion
Regelmäßige Wartung und Inspektion sind entscheidend für die dauerhafte Kavitationsbeständigkeit elektrischer Absperrschieber.
- Visuelle Inspektion: Durch Sichtprüfungen der Ventilkomponenten können frühzeitig Anzeichen von Kavitationsschäden erkannt werden. Achten Sie auf Anzeichen von Erosion, Lochfraß oder Narbenbildung an den Ventilsitzen, Scheiben und anderen Innenteilen. Wenn ein Schaden festgestellt wird, sollte eine rechtzeitige Reparatur oder ein Austausch durchgeführt werden.
- Leistungstests: Die Durchführung regelmäßiger Leistungstests des Ventils kann dabei helfen, seine Kavitationsbeständigkeit zu beurteilen. Zu diesen Tests kann die Messung des Druckabfalls am Ventil bei verschiedenen Durchflussraten und der Vergleich der Ergebnisse mit den Konstruktionsspezifikationen des Ventils gehören. Erhebliche Abweichungen von der erwarteten Leistung können auf Kavitationsprobleme hinweisen.
Abschluss

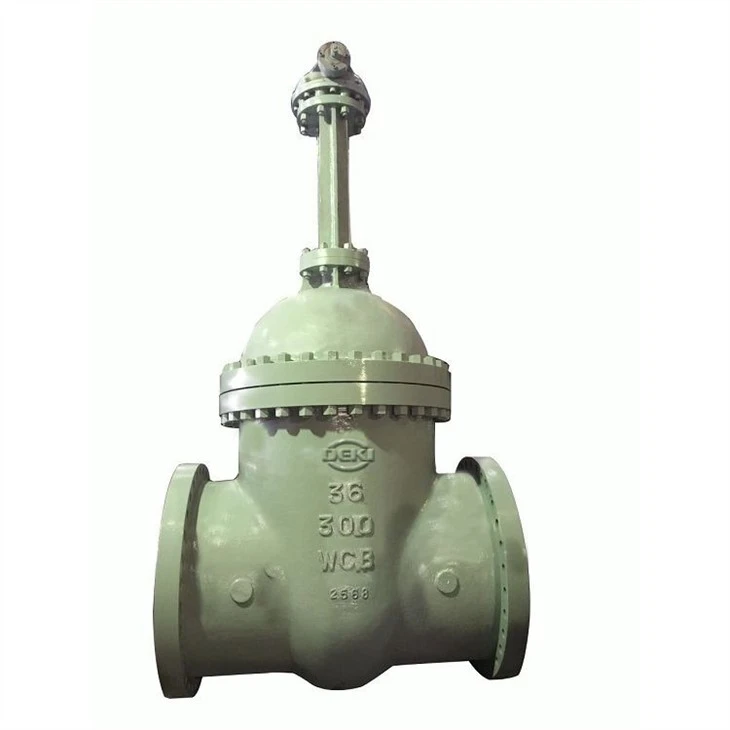

Die Verbesserung der Kavitationsbeständigkeit eines Absperrschiebers mit elektrischem Stellantrieb ist ein vielschichtiger Ansatz, der Materialauswahl, Designoptimierung, Strategien zur Durchflussregelung, Überlegungen auf Systemebene und regelmäßige Wartung umfasst. Als vertrauenswürdiger Lieferant von Absperrschiebern mit elektrischem Stellantrieb bieten wir eine breite Produktpalette an, darunterHochdruck- und Hochtemperatur-AbsperrschieberUndFlexibler Keilschieber aus Kohlenstoffstahl, die so konzipiert sind, dass sie die höchsten Standards der Kavitationsbeständigkeit erfüllen.
Wenn Sie auf der Suche nach zuverlässigen Absperrschiebern mit elektrischem Antrieb und hervorragender Kavitationsbeständigkeit sind, laden wir Sie ein, uns für die Beschaffung und weitere Gespräche zu kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des am besten geeigneten Ventils für Ihre spezifische Anwendung und bietet umfassende technische Unterstützung.
Referenzen
- ASME-Standards für Ventildesign und -leistung
- Von der API empfohlene Vorgehensweisen für den Betrieb und die Wartung von Ventilen
- Technische Dokumente zur Kavitation in Fluidsystemen
