Hallo! Als Lieferant von Kugelhähnen werde ich häufig nach den Drehmomentanforderungen für den Betrieb eines Kugelhahns gefragt. Deshalb dachte ich, ich würde es in diesem Blogbeitrag aufschlüsseln, damit Sie besser verstehen, was dahinter steckt.
Lassen Sie uns zunächst darüber sprechen, was Drehmoment ist. Drehmoment ist im Grunde die Kraft, die erforderlich ist, um ein Objekt um eine Achse zu drehen. Bei einem Kugelhahn handelt es sich um die Kraft, die erforderlich ist, um die Kugel im Inneren des Ventils zu drehen, um es zu öffnen oder zu schließen. Es ist von entscheidender Bedeutung, den richtigen Drehmomentbedarf zu kennen, denn wenn Sie zu wenig verwenden, können Sie das Ventil möglicherweise nicht richtig bedienen, und wenn Sie zu viel verwenden, können Sie das Ventil oder seine Komponenten beschädigen.
Es gibt mehrere Faktoren, die den Drehmomentbedarf eines Kugelhahns beeinflussen. Einer der Hauptfaktoren ist die Ventilgröße. Im Allgemeinen benötigen größere Ventile zum Betrieb ein höheres Drehmoment. Dies liegt daran, dass die Kugel in einem größeren Ventil eine größere Oberfläche hat und zum Drehen mehr Kraft erforderlich ist. Beispielsweise benötigt ein kleiner Kugelhahn, der in einem Sanitärsystem für Privathaushalte verwendet wird, möglicherweise nur ein paar Zoll-Pfund Drehmoment, während ein großer Industrie-Kugelhahn Hunderte oder sogar Tausende Zoll-Pfund benötigen könnte.
Auch die Art des Sitzmaterials spielt eine große Rolle. Kugelhähne können unterschiedliche Sitzmaterialien wie Weichsitze oder Metallsitze haben. Kugelhähne mit weichem Sitz haben im Vergleich zu Kugelhähnen mit Metallsitz normalerweise geringere Drehmomentanforderungen. Weiche Sitze, beispielsweise aus PTFE (Polytetrafluorethylen), haben eine geringere Reibung gegenüber der Kugel, sodass zum Drehen der Kugel weniger Kraft erforderlich ist. Andererseits sind Kugelhähne mit Metallsitz für anspruchsvollere Anwendungen wie Hochtemperatur- oder Hochdruckumgebungen konzipiert. Der Metall-auf-Metall-Kontakt zwischen der Kugel und dem Sitz erzeugt mehr Reibung, was bedeutet, dass zum Betätigen des Ventils mehr Drehmoment erforderlich ist. Wenn Sie Interesse an einem habenGeschmiedeter schwimmender Kugelhahn mit Metallsitz, müssen Sie aufgrund des Metallsitzes höhere Drehmomentanforderungen berücksichtigen.
Der Druckunterschied am Ventil ist ein weiterer wichtiger Faktor. Wenn zwischen dem Einlass und dem Auslass des Ventils ein erheblicher Druckunterschied besteht, kann sich das zum Betätigen des Ventils erforderliche Drehmoment erhöhen. In einer Rohrleitung, in der der Druck auf einer Seite des Ventils beispielsweise viel höher ist als auf der anderen, erschwert die durch den Druckunterschied auf die Kugel ausgeübte Kraft das Drehen der Kugel. Dies gilt insbesondere dann, wenn das Ventil gerade gegen eine hohe Druckdifferenz geöffnet oder geschlossen wird.

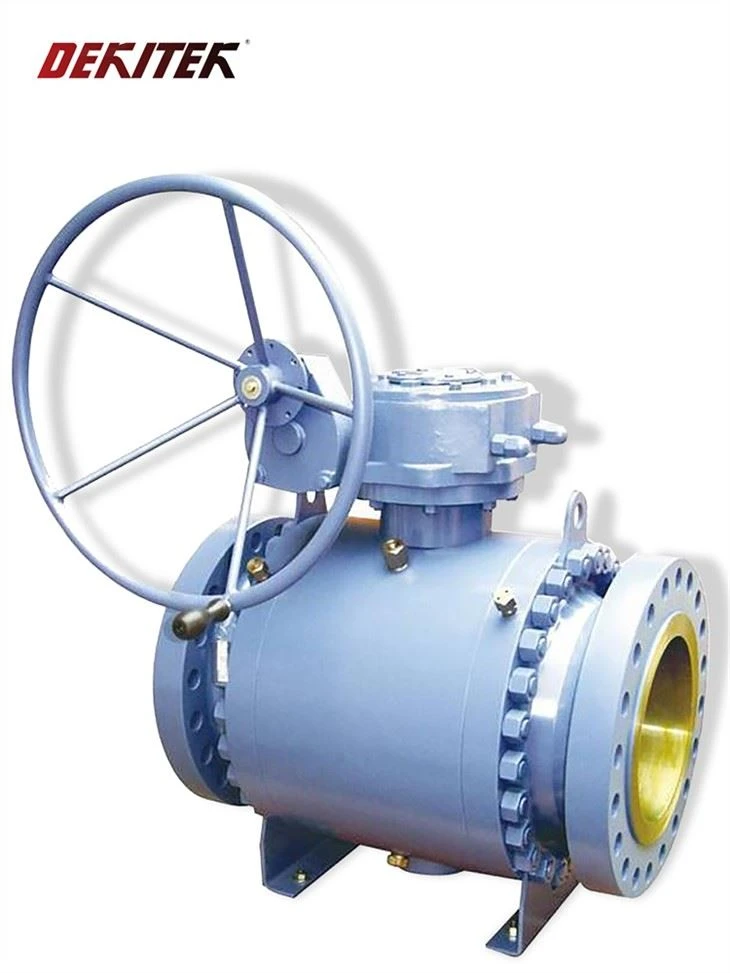

Auch die Konstruktion des Kugelhahns hat Einfluss auf den Drehmomentbedarf. Zapfenmontierte Kugelhähne und schwimmende Kugelhähne haben unterschiedliche Drehmomenteigenschaften. Auf Zapfen montierte Kugelhähne sind mit einem Zapfen (einer Welle) ausgestattet, der die Kugel oben und unten trägt. Dieses Design trägt dazu bei, die Reibung und die zum Drehen der Kugel erforderliche Kraft zu reduzieren, insbesondere bei größeren Abmessungen und Hochdruckanwendungen. AZapfenmontierter Weichsitz-Kugelhahnkombiniert die Vorteile einer zapfenmontierten Konstruktion mit einem weichen Sitz, was im Vergleich zu anderen Typen zu relativ geringeren Drehmomentanforderungen führen kann.
Schwimmende Kugelhähne hingegen sind darauf angewiesen, dass der Druck der Flüssigkeit die Kugel gegen den Sitz drückt. Dies kann die Reibung zwischen Kugel und Sitz erhöhen, was zu höheren Drehmomentanforderungen führt, insbesondere in Situationen mit hohem Druck.
Lassen Sie uns darüber sprechen, wie der Drehmomentbedarf berechnet wird. In den meisten Fällen stellen Ventilhersteller Drehmomenttabellen oder -kurven für ihre Kugelhähne zur Verfügung. Diese Tabellen berücksichtigen die Ventilgröße, das Sitzmaterial, die Druckstufe und andere relevante Faktoren. Mithilfe dieser Tabellen können Sie eine Schätzung des Drehmoments erhalten, das für ein bestimmtes Ventil unter bestimmten Betriebsbedingungen erforderlich ist.
Es ist jedoch wichtig zu beachten, dass es sich lediglich um Schätzungen handelt. In realen Anwendungen kann es zusätzliche Faktoren geben, die das Drehmoment beeinflussen, wie z. B. der Zustand des Ventils (z. B. ob es verschmutzt oder korrodiert ist), die Art des verwendeten Stellantriebs (wenn es sich um ein automatisiertes Ventil handelt) und die Installationsumgebung.
Wenn Sie einen Stellantrieb zum Betätigen des Kugelhahns verwenden, müssen Sie sicherstellen, dass der Stellantrieb über genügend Drehmomentkapazität verfügt, um den Anforderungen des Ventils gerecht zu werden. Ein zu kleiner Antrieb kann das Ventil nicht richtig öffnen oder schließen, während ein übergroßer Antrieb teurer sein kann und zu unnötigem Verschleiß am Ventil führen kann.
Bei der Auswahl eines Kugelhahns für Ihre Anwendung empfiehlt es sich, einen Ventilexperten oder den Lieferanten zu konsultieren. Als Lieferant von Kugelhähnen verfügen wir über das Wissen und die Erfahrung, um Ihnen bei der Auswahl des richtigen Ventils mit den entsprechenden Drehmomentanforderungen für Ihre spezifischen Anforderungen zu helfen. Wir können Sie auch bei der Auswahl des richtigen Aktuators unterstützen, wenn Sie sich für ein automatisiertes System entscheiden.
Wenn Sie beispielsweise an einem Industrieprojekt arbeiten, das einen Hochdruck- und Hochtemperatur-Kugelhahn erfordert, können wir einen empfehlenZapfenmontierter weichdichtender geschmiedeter Kugelhahnund liefern Ihnen die genauen Drehmomentinformationen basierend auf den Spezifikationen Ihres Projekts.
Zusammenfassend lässt sich sagen, dass das Verständnis des Drehmomentbedarfs für den Betrieb eines Kugelhahns von entscheidender Bedeutung ist, um den ordnungsgemäßen Betrieb und die Langlebigkeit des Ventils sicherzustellen. Durch die Berücksichtigung von Faktoren wie Ventilgröße, Sitzmaterial, Druckdifferenz und Ventildesign können Sie bei der Auswahl eines Kugelhahns für Ihre Anwendung eine fundierte Entscheidung treffen.
Wenn Sie auf der Suche nach einem Kugelhahn sind und Hilfe beim Verständnis der Drehmomentanforderungen oder bei der Auswahl des richtigen Ventils benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind für Sie da, um Sie bei all Ihren Anforderungen an Kugelhähne zu unterstützen. Ob es sich um ein kleines Projekt oder eine große industrielle Anwendung handelt, wir verfügen über das Fachwissen und die richtigen Produkte, um Ihre Anforderungen zu erfüllen. Lassen Sie uns miteinander plaudern und die perfekte Kugelhahnlösung für Sie finden.
Referenzen
- Ventilhandbuch: Ein Leitfaden zur Ventilauswahl, -dimensionierung und -anwendung
- Industriestandards für Kugelhähne
